Cellules et dimensions des
Headshells

Comprendre les dimensions essentielles des cellules et des Headshell est un aspect crucial du parcours audiophile, qui peut considérablement améliorer votre expérience. Ces tableaux de dimensions constituent des outils inestimables pour vous aider à procéder à un montage et à un alignement précis des cellules sur les bras de lecture.

Un alignement précis de votre cellule est essentiel pour un suivi optimal et une reproduction sonore de haute qualité. Les tableaux de dimensions des cellules fournissent les détails nécessaires pour atteindre cette précision. Ils spécifient les emplacements des trous de montage, le surplomb du diamant et les distances de montage, vous permettant d'aligner précisément le cantilever de la cellule avec le sillon du disque.

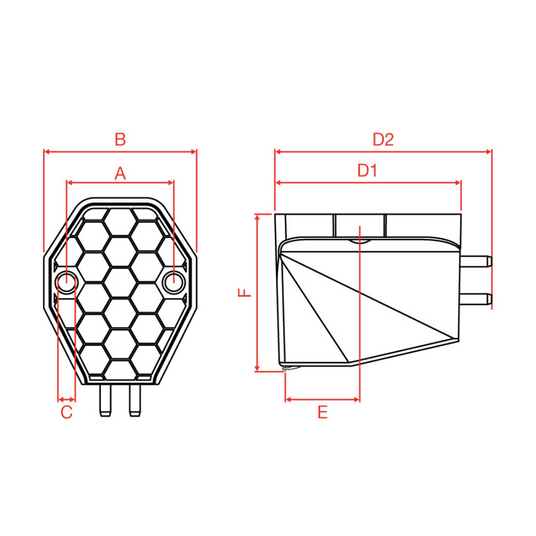

Dimensions de montage des cellules Ortofon


A - distance entre le centre des trous de montage

B - largeur de la cellule

C - diamètre des trous de montage

D1 - longueur de la cellule sans les broches de connexion

D2 - longueur de la cellule, broches de connexion incluses

E - distance de la pointe du diamant au centre des trous de montage

F - hauteur de la pointe du diamant à la surface supérieure de montage de la cellule

NB : D1 et D2 sont identiques pour la Gamme MC Cadenza, MC Windfeld, MC Jubilee, la Gamme MC Kontrapunkt, et MC Valencia. Les broches de connexion dans ces modèles de cellules sont enfoncées dans le corps de la cellule.

Dimensions de montage des Headshells Ortofon

A – Longueur du Headshell
B – Largeur du Headshell
C – Distance de montage max.
D – Distance de montage min.
E – Diamètre de la vis max.

Cartridges mounting
dimensions chart

CARTRIDGE MODEL/
MEASUREMENTS

A

 B C D1 D2 E F
CURRENT PRODUCT LINE

2M Series

 12.7 mm 18.5 mm 2.5 mm 24.0 mm 27.5 mm 9.5 mm 18.0 mm
2MR Series 12.7 mm 18.5 mm 2.5 mm 24.0 mm 27.5 mm 12.3 mm 14.5 mm
OM and Super OM Series 12.7 mm 16.0 mm 2.6 mm 24.0 mm 27.5 mm 9.5 mm 18.0 mm
VNL Series 12.7 mm 16 mm 2.8 mm 24.1 mm 27.3 mm 8.2 mm 18.0 mm
MC Quintet Series 12.7 mm 17.0 mm 2.5 mm 23.1 mm 26.9 mm 9.4 mm 19.2 mm
MC Cadenza Series 12.7 mm 18.5 mm 2.5 mm 19.5 mm 19.5 mm 9.5 mm 18.0 mm
MC Windfeld Ti
 12.7 mm 18.5 mm 2.5 mm 19.5 mm 19.5 mm 9.5 mm 18.0 mm
MC A MONO 12.7 mm 16.9 mm 2.5 mm 20.7 mm 22.9 mm 9.2 mm 19.0 mm
MC Verismo  12.7 mm 17.2 mm 2.5 mm 22.1 mm 24.1 mm 11.4 mm 18.2 mm
MC Diamond 12.7 mm 20.0 mm 2.5 mm 23.6 mm 27.4 mm 10.5 mm 18.0 mm
SPU GM models       52.0 mm 63.5 mm
SPU G models       52.0 mm 63.5 mm
SPU N mounted on adaptor 17.7 mm       11.0 mm 19.0 mm
HISTORICAL PRODUCTS

MC 10/20/30  12.7 mm 17.0 mm 2.5 mm 23.5 mm 26.5 mm 7.0 mm 19.0 mm
MC 25 FL 12.7 mm 17.0 mm 2.5 mm 23.0 mm 26.6 mm 9.0 mm 19.0 mm
MC Kontrapunkt Series 12.7 mm 18.5 mm 2.5 mm 19.5 mm 19.5 mm 9.5 mm 18.0 mm
MC Jubilee 12.7 mm 18.5 mm 2.5 mm 19.5 mm 19.5 mm 9.5 mm 18.0 mm
MC Valencia 12.7 mm 18.5 mm 2.5 mm 19.5 mm 19.5 mm  9.5 mm 18.0 mm
MC Supreme Series 12.7 mm 17.0 mm 2.5 mm 23.0 mm 26.6 mm 9.0 mm 19.0 mm
MC 20 Super 12.6 mm 17.0 mm 2.6 mm 23.5 mm 26.5 mm 8.5 mm 19.0 mm
MC 30 Super MkII
 12.6 mm 17.0 mm 2.6 mm 23.0 mm 26.6 mm 8.5 mm 19.0 mm
HMC Series 12.7 mm 17.0 mm 2.6 mm 23.0 mm 26.5 mm 8.5 mm 19.0 mm
MM 500 & 300 Series 12.7 mm 16.0 mm 2.6 mm 20.5 mm 23.5 mm 9.5 mm 18.5 mm
MC Vivo Series 12.7 mm 16.0 mm 2.6 mm 22.5 mm 25.5 mm 9.5 mm 18.5 mm
MC Dance Series 12.7 mm 16.0 mm 2.6 mm 22.5 mm 25.5 mm 9.5 mm 18.5 mm
MC Rondo Series 12.7 mm 17.0 mm 2.5 mm 23.5 mm 27.3 mm 7.0 mm 20.0 mm
MC A90 / MC A95 12.7 mm 16.9 mm 2.5 mm 20.7 mm 22.9 mm 9.2 mm 19.0 mm
MC Century 12.7 mm 16.5 mm 2.5 mm 24.3 mm 28.0 mm 9.5 mm 18.5 mm
MC Windfeld 12.7 mm 18.5 mm 2.5 mm 19.5 mm 19.5 mm 9.5 mm 18.0 mm
MC Anna/MC Anna Diamond 12.7 mm 20.0 mm 2.5 mm 23.6 mm 27.4 mm 10.5 mm 18.0 mm
MC High Output Turbo Series 12.7 mm 16.0 mm 2.6 mm 20.5 mm 23.5 mm 9.5 mm 18.5 mm
SPU A models       36.2 mm



Headshells' mounting
dimensions chart

HEADSHELL MODEL A
Headshell length
 B
Headshell width
 C
Mounting distance max.
 D
Mounting distance min.
 E
Screw diameter max.
SH-4 51.5 mm 20.0 mm 45.4 mm 36.4 mm 3.0 mm
LH-2000 50.3 mm 20.0 mm 43.4 mm 35.3 mm N/S
LH-4000 51.9 mm 19.1 mm 45.6 mm 39.5 mm N/S
LH-6000 47.5 mm 19.1 mm 42.4 mm 36.6 mm N/S
LH-8000 50.3 mm 18.8 mm 42.2 mm 33.0 mm N/S
LH-9000 52.0 mm 20.0 mm 44.9 mm 38.1 mm N/S
LH-10000 50.0 mm 19.4 mm 42.4 mm 42.4 mm 2.7 mm
