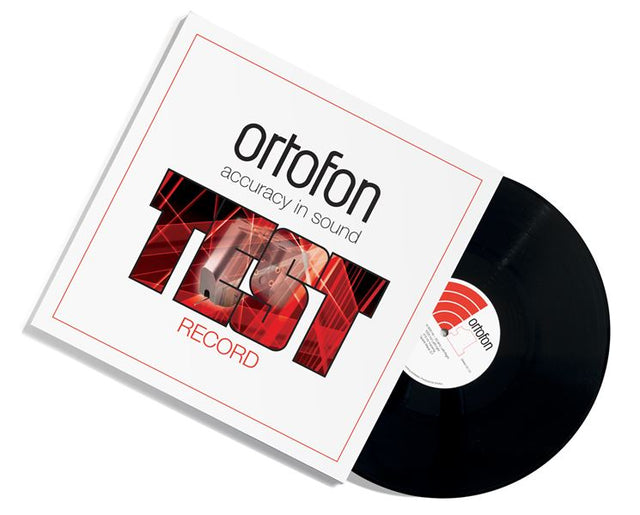

Ortofon Stereo Test Record

Ortofon Test Record

El Test Record de Ortofon está diseñado para permitirte verificar tu sistema HiFi en el entorno de audio más natural en casa. El Test Record contiene señales de prueba especiales desarrolladas para analizar el rendimiento de la cápsula, así como su interacción con tu brazo y giradiscos.

Antes de probar tu cápsula, por favor verifica la funcionalidad del sistema HiFi. El altavoz izquierdo debe estar conectado al canal izquierdo del amplificador y viceversa; ambos altavoces deben funcionar en fase y estar posicionados de manera óptima en la habitación.
El Test Record está diseñado para reproducirse a través de tu sistema con ecualización RIAA incorporada. Se recomienda que el control de volumen se ajuste a un nivel de señal moderado.

Por favor, consulta las instrucciones de tu giradiscos y brazo para la instalación y alineación correctas, ajusta el brazo para que esté paralelo a la superficie del disco, configura la Fuerza de Seguimiento Vertical y el antiskating de acuerdo con los datos técnicos recomendados de la cápsula, y ajusta el voladizo de la aguja.

€49,00
Encuentra tu distribuidor más cercano

Envío Gratis en pedidos superiores a €80

Descripción GeneralCaracterísticasReseñasEspecificaciones

15 pistas que se han cortado de 1-4 y 5-15

La nueva edición
fine pressing
con 15 pistas

  1. Barrido de Frecuencia Canal Izquierdo 800 Hz – 50 kHz. Log. 28 seg. Corte lineal* (800 – 20000 Hz ±1,5 dB)
  2. Barrido de Frecuencia Canal Derecho 800 Hz – 50 kHz. Log. 28 seg. Corte lineal* (800 – 20000 Hz ±1,5 dB)
  3. Barrido de Frecuencia Canal Izquierdo 800 Hz – 50 kHz. Log. 28 seg. Corte lineal* (800 – 20000 Hz ±1,5 dB)
  4. Barrido de Frecuencia Canal Derecho 800 Hz – 50 kHz. Log. 28 seg. Corte lineal* (800 – 20000 Hz ±1,5 dB)
  5. Tono de referencia 1000 Hz 5 cm/seg rms Izquierdo
  6. Tono de referencia 1000 Hz 5 cm/seg rms Derecho
  7. Tono de referencia 1000 Hz 5 cm/seg rms Izquierdo
  8. Tono de referencia 1000 Hz 5 cm/seg rms Derecho

9. Capacidad de seguimiento, lateral pico 50 μm

10. Capacidad de seguimiento, lateral pico 60 μm


11. Capacidad de seguimiento, lateral pico 70 μm


12. Capacidad de seguimiento, lateral pico 80 μm


13. Capacidad de seguimiento, lateral pico 90 μm


14. Capacidad de seguimiento, lateral pico 100 μm


15. Forma de onda cuadrada 2.7 msec ciclo de trabajo 3:7

* El disco tiene una amplitud constante a lo largo del barrido sin ninguna corrección RIAA.

Cómo funciona

Mira el video en el que Leif Johannsen, Director de Acústica e Investigación de Ortofon, te explica cómo configurar y alinear adecuadamente tu cápsula de alta gama.

1-4 Barrido de frecuencia - una herramienta para verificar la respuesta de frecuencia
Existen varios factores que pueden influir en la respuesta de frecuencia, tales como la capacitancia del cable, la carga de la cápsula, la fuerza de seguimiento y el desgaste de los componentes. Debido a esto, puede resultar complejo lograr una respuesta de frecuencia totalmente plana. A veces, hacer ligeros ajustes en la carga de la cápsula puede ayudar a alcanzar una respuesta de frecuencia más equilibrada. Ten en cuenta que, considerando todo lo anterior, la señal debe permanecer limpia durante todo el barrido.

5-8 Tono de referencia para probar la salida de los canales
Con esta señal de referencia estándar, puedes comprobar si las conexiones de los canales izquierdo y derecho están correctas, verificar el balance de canales y la velocidad del giradiscos.

9 -14 Prueba de capacidad de seguimiento, modulación lateral de 315 Hz
Estas pistas contienen una señal de 315 Hz, grabada con amplitudes crecientes de 50, 60, 70, 80, 90 y 100 micrómetros. Revisa el valor de capacidad de seguimiento de tu cápsula en la hoja de datos técnicos. Tu cápsula debería ser capaz de reproducir este nivel sin distorsión audible. Si no lo logra, lo notarás como una variación en el tono puro o un sonido intermitente y chisporroteante. Para determinar si el problema se presenta en uno o ambos canales, puedes usar el control de balance. Si la capacidad de seguimiento difiere entre el canal izquierdo y el derecho, probablemente debas reajustar la corrección de anti-skating del brazo. Si ambos canales fallan en un seguimiento adecuado, aumenta la fuerza de seguimiento vertical gradualmente hasta que no observes mayor mejora.

15. Forma de onda cuadrada ciclo de trabajo de 2.7 msec 3:7
Cuando monitorees la salida de tu cápsula con un osciloscopio, verás una onda cuadrada perfectamente alineada si la conexión de la cápsula es correcta.

Especificaciones
