LW 7N, Lead Wire, Headshell cables

Todas las cápsulas Ortofon cuentan con un código de colores en los terminales: rojo y verde para el canal derecho (respectivamente terminal caliente y de tierra) y blanco y azul para el canal izquierdo (respectivamente terminal caliente y de tierra). El terminal verde siempre se usará para conectar a tierra la carcasa de la cápsula o el sistema motriz cuando esté conectado dentro de la cápsula.

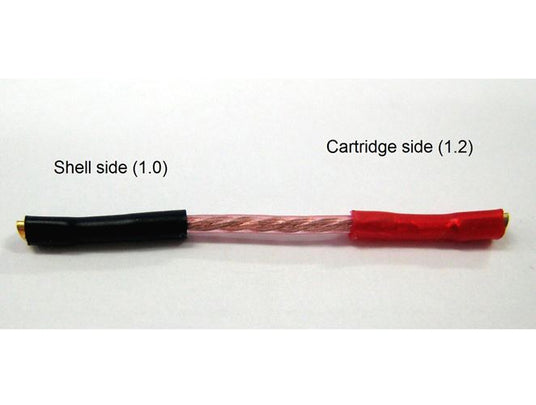

Te recomendamos conectar los cables a la cápsula y al portacápsulas antes de montar la cápsula en el portacápsulas. Recuerda la orientación correcta de los cables. El diámetro de los pines de los terminales del portacápsulas Ortofon SH-4 y de las cápsulas Ortofon es de 1,2 mm, mientras que el diámetro de los pines de los portacápsulas Ortofon suele ser solo 1,0 mm. Para usar LW 7N con el portacápsulas SH-4 es necesario ensanchar un poco la abrazadera del lado del shell en el LW 7N para que se ajuste a los pines del SH-4. Si se desplaza, puede ocasionar un excesivo apriete del conjunto. Si prestas atención a este detalle, evitarás el riesgo de que los pines de los terminales de la cápsula se suelten.
