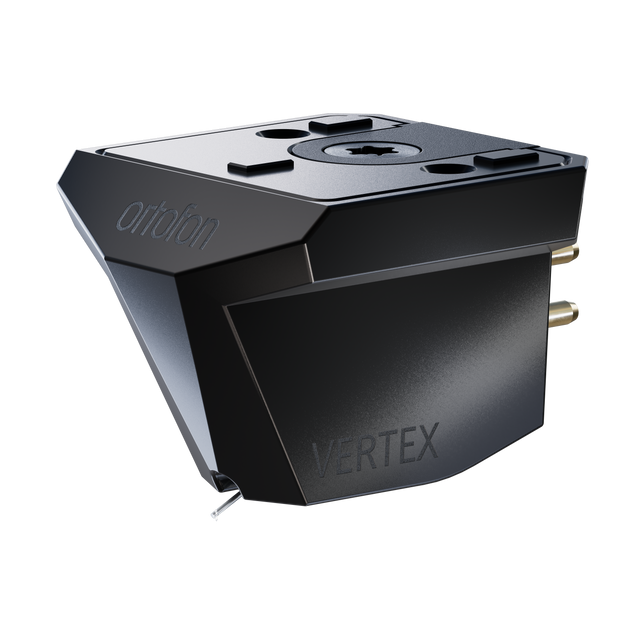

MC Vertex
Udviklet og fremstillet af Ortofon, MC Vertex afspejler en holistisk tilgang til pickupdesign, hvor hvert element er defineret i relation til de andre og optimeret som en del af et komplet system.
MC Vertex er udtænkt som en samlet struktur, hvor Vertex-diamanten, materialerne samt den mekaniske og magnetiske konstruktion er specificeret i direkte relation til hinanden. Hver grænseflade er kontrolleret for at sikre ensartethed og forudsigelig ydeevne.
Energien overføres fra rillen til output med præcision og stabilitet, hvilket muliggør præcis sporing, lav forvrængning og en kontrolleret respons over frekvensområdet.
Resultatet er en pickup, der afslører fine strukturer, bevarer dynamisk kontrast og præsenterer musikken med klarhed. Rumlig information forbliver stabil og veldefineret, selv i komplekse passager.
Specifikationer
Specifikationer
-
Kanalsymmetri ved 1 kHz
-
Udgangsspænding ved 1 kHz, 5 cm/sek.
-
Kanalseparation ved 1 kHz
-
Frekvensområde 20 Hz - 20 kHz
-
Compliance, dynamisk, lateral
-
Nålearmens materiale
-
Nåletype
-
Rundingsradius
-
Spolesystem
-
Anbefalet nåletryk
-
Sporingsvinkel
-
Intern impedans, DC-modstand
-
Anbefalet belastningsimpedans
-
Pickup husmateriale
Pickup-dimensioner
Pickup-dimensioner
MC Vertex
En ny reference-diamant
Kernen i MC Vertex er en nyudviklet diamant, designet af Ortofon med en avanceret line contact-geometri. Dette nye stylus-design introduceres som Vertex-diamanten, der repræsenterer en ny reference inden for Ortofon diamond-teknologi.
Resultatet er Vertex-diamanten, som kombinerer avanceret geometri, diamant-på-diamant-konstruktion og præcisionsfremstilling for at levere høj opløsning, klarhed og langvarig konsistens.

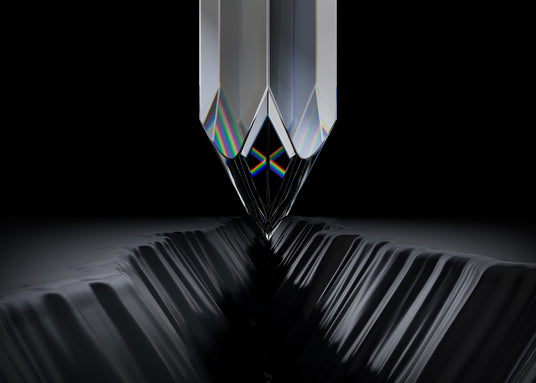

The Vertex Diamond
Stylus-profilen er udviklet med særligt fokus på, hvordan den arbejder med rillevæggene på mikroskopisk niveau, hvor både kontaktpræcision og mekanisk stabilitet er afgørende.
Vertex-diamanten byder på en præcist optimeret scanningradius på 4 μm kombineret med en udvidet kontakt-radius på hele 110 μm. Scanningradiusen placerer sig blandt de bedste avancerede stylus-designs, mens kontakt-radiusen udgør en usædvanligt stor profil og sikrer et markant større kontaktareal langs rillevæggene.
Sammensætningen gør det muligt for diamanten at følge selv de fineste rilledetaljer med stor præcision, samtidig med at kontaktkræfterne fordeles mere jævnt på rillens overflade.

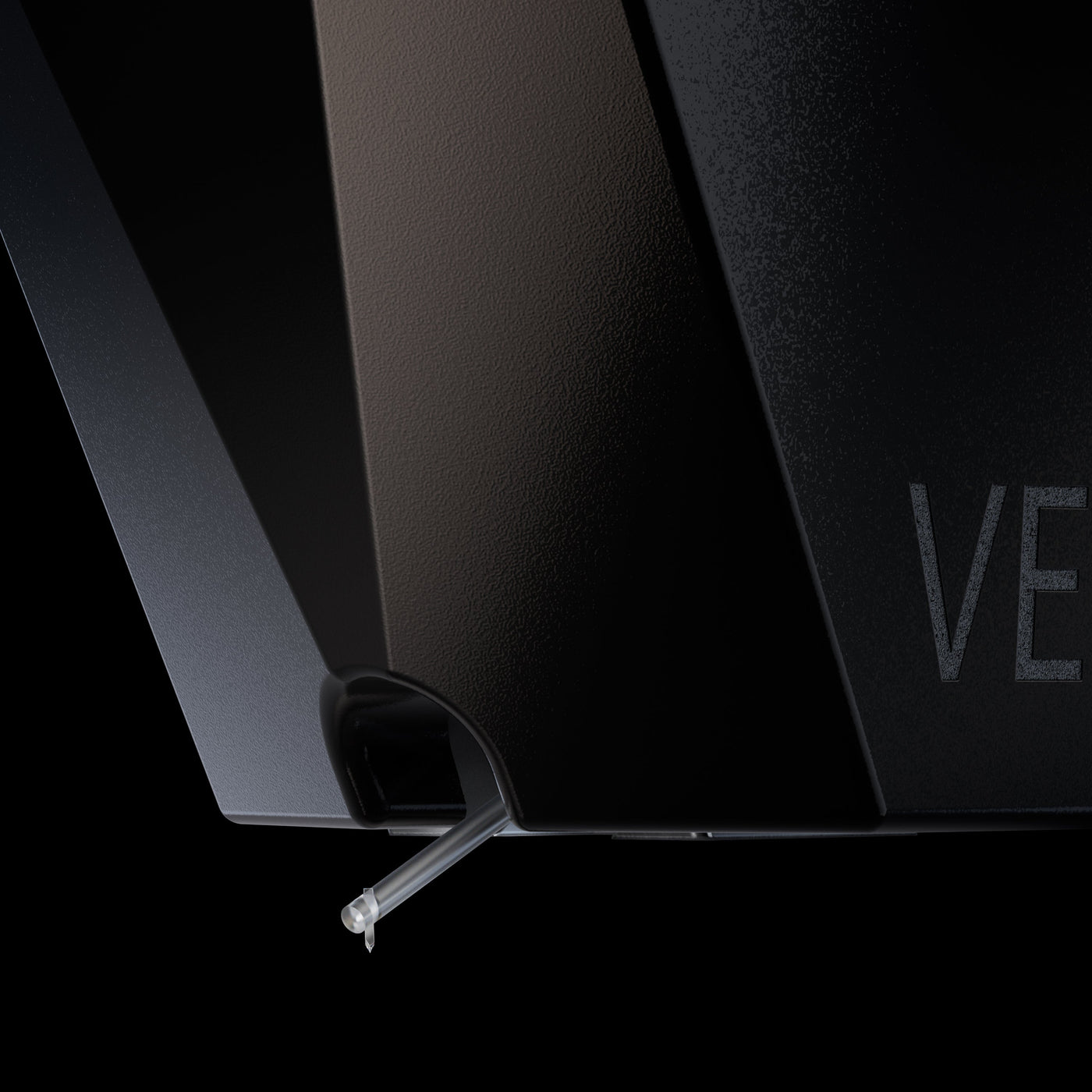

Solid diamant nålearm
Vertex-diamanten er monteret i en solid nålearm af diamant, hvilket danner en ekstremt stiv og let konstruktion, der understøtter effektiv energioverførsel fra stylus til generatorsystemet.
Grænsefladen mellem diamant og nålearm er
fremstillet ved hjælp af laser-skårne processer
med ekstremt snævre tolerancer. Et præcist defineret mikro-borehul dannes i nålearmen, hvilket tillader diamanten at blive monteret med en højkontrolleret mekanisk pasform. Dette sikrer nøjagtig justering og gentagelighed, samtidig med at der skabes en stiv og stabil grænseflade for effektiv energioverførsel.
Nålearmen er laserpoleret for at opnå en ensartet overfladefinish, hvilket minimerer uregelmæssigheder
der kunne introducere mekaniske artefakter.

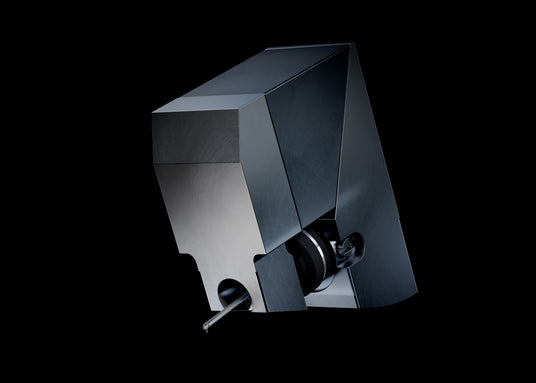

Struktur Formet
til Lyd
Pickup-huset og den indre kerne er fremstillet i titanium ved hjælp af Ortofons etablerede Selective Laser Melting-teknologi. Denne avancerede fremstillingsmetode muliggør en strukturel kontrol, der ikke er mulig med konventionelle teknikker.
Materialetætheden, vægtykkelsen og den indre geometri er præcist defineret gennem hele strukturen, hvilket tillader komplekse interne arkitekturer at blive dannet direkte inden i titaniumlegemet. Et specielt hulrum er bevidst indarbejdet for at forbedre intern dæmpning og reducere uønskede resonanser.
Opdateret Wide Range Damping-teknologi
Det Wide Range Damping-system, udviklet og patenteret af Ortofon, er designet til at kontrollere mekanisk resonans over hele det hørbare frekvensområde.
Kernen er en platinplade, som er placeret
mellem to gummikomponenter med
forskellige mekaniske egenskaber.
Platinpladen fungerer som en solid mekanisk
grænseflade, hvilket gør det muligt for de to gummikomponenter at operere både uafhængigt og i samspil, afhængigt af frekvensen.
Denne dobbeltadfærd dæmpningsstruktur muliggør præcis kontrol af resonansegenskaberne over frekvensspektret, samtidig med at den dynamiske respons bevares.
Intern gummiudvikling
Ortofons interne udvikling og
produktion af gummikomponenter sikrer
konsekvent materialekvalitet og muliggør
finjustering af dæmpningsydelsen.
Selv mindre justeringer i formulering eller
forarbejdning kan betydeligt påvirke, hvordan energi absorberes og kontrolleres i systemet.
Resultatet er en mere præcis og naturlig
lydgengivelse over hele
frekvensområdet.

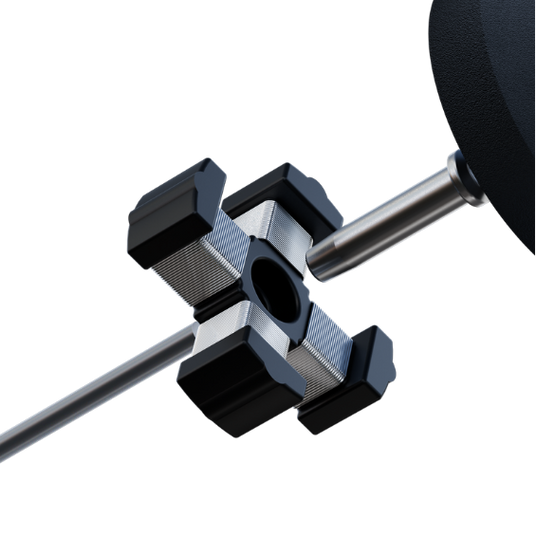

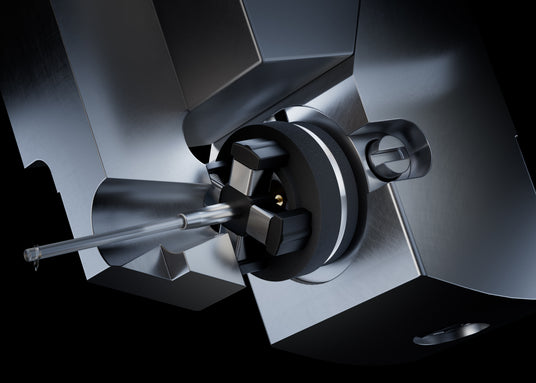

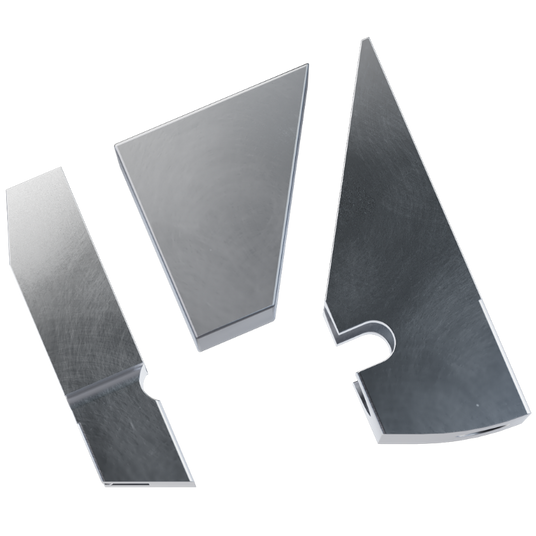

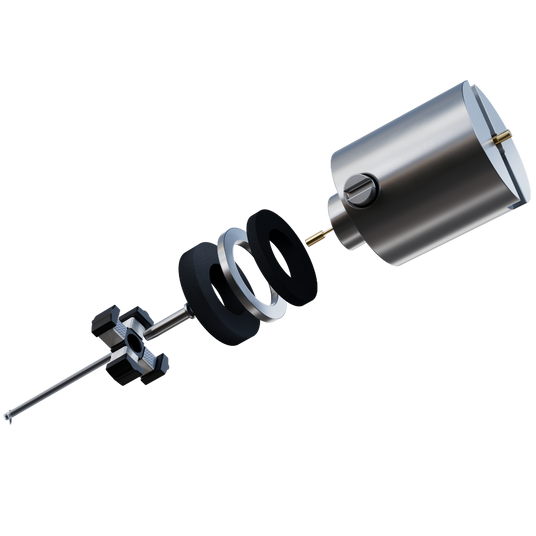

Magnetisk præcision og kontrol
MC Vertex har et forfinet generatorsystem opbygget omkring en ikke-magnetisk armatur, præcisionsviklede spoler og en højt optimeret magnetkonfiguration.
Den ikke-magnetiske armatur giver en stabil mekanisk struktur for spolerne, uden at der indføres magnetisk materiale i det bevægelige system.
Dette forhindrer, at selve armaturet påvirker det magnetiske felt og sikrer derved en kontrolleret og ensartet generatorpræstation.
Ved at holde magnetisk materiale ude af armaturet kan spole-samlingen fungere optimalt i det magnetiske system – helt uden uønsket magnetisk påvirkning fra armaturet. Det betyder stabil signalgenerering, præcis kanalydelse og konstant, præcis gengivelse af rillemodulationer.
Spolerne er præcisionsviklede med højrenhedssølv og integreres omhyggeligt med den optimerede magnetkonfiguration for at sikre en nøjagtig konvertering af mekaniske bevægelser til elektriske signaler.
Sammen gør det ikke-magnetiske armatur, spolesystemet og magnetkonfigurationen det muligt for MC Vertex at levere høj præcision, stærk kanalseparation og en naturlig, sammenhængende musikgengivelse.
