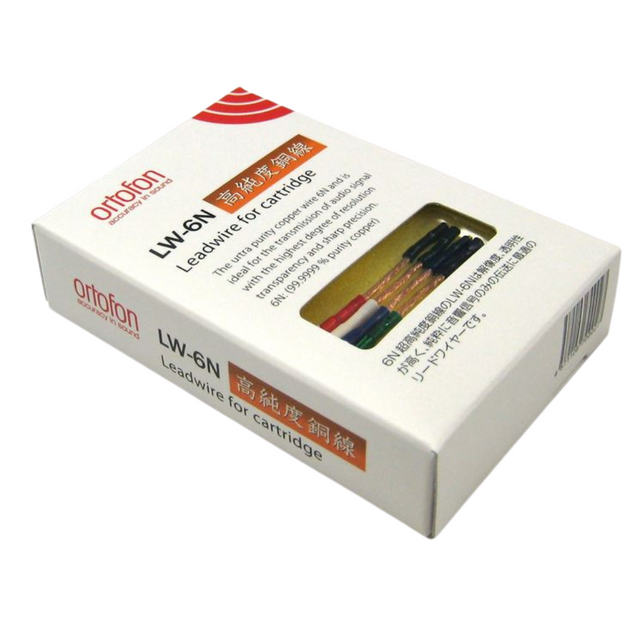

LW 6N, Lead Wire, Headshell cables

Alle Ortofon pickupper har en farvekodning af terminalerne, som viser rød og grøn for højre kanal, henholdsvis hot og jord-terminal. Hvid og blå for venstre kanal, henholdsvis hot og jord-terminal. Grøn terminal vil altid blive brugt til at jordforbinde pickup-husene eller motorsystemet, når det er forbundet inde i pickupen.

Vi anbefaler at forbinde ledningerne til pickupen og headshell, inden du monterer pickupen på headshell. Husk at sikre korrekt orientering af ledningerne. Ortofon SH-4 headshell og Ortofon pickuppers terminal PINs diameter er 1,2 mm, mens Ortofon headshells' PINs diameter normalt kun er 1,0 mm. Brug af LW 6N med SH-4 headshell kræver, at LW 6N shell side clamp udvides en smule for at passe på SH-4 PINs. Hvis det vendes om, kan det medføre en for stram samling. Ved at være opmærksom på denne detalje, vil du undgå risikoen for, at pickupens terminal PINs falder ud.
