Historisches Produkt

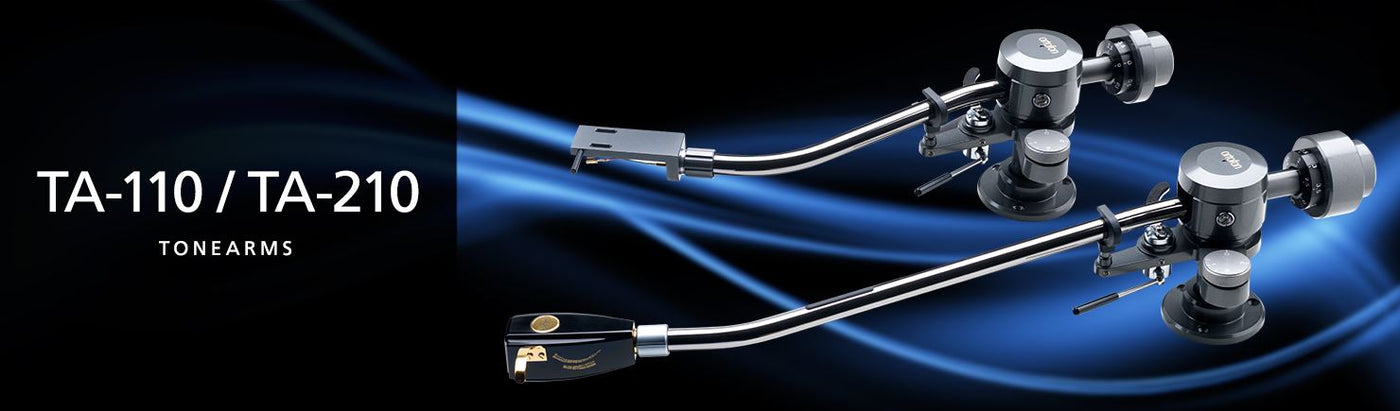

Ortofon TA-210 12"
statisch-ausbalancierter Tonarm

Der Ortofon TA-210 Tonarm hat die nächste Stufe erreicht, indem er unerwünschte Vibrationen im Tonarm reduziert.

Unser umfassendes Wissen über die Eigenschaften und Merkmale von Vibrationen in verschiedenen Formen und Materialien wurde zur Optimierung des TA-210 Tonarms angewendet.

Zusatzgewicht für schwerere Tonabnehmer- und Headshell-Kombinationen

Zusatz-Massering

Der zusätzliche Massering muss möglicherweise angebracht werden, um die richtige Auflagekraft zu erreichen.

Das Gegengewicht sollte am hinteren Ende des Tonarms angebracht werden, wobei die innere Zahlenskala nach vorne zeigt. Wenn der zusätzliche Massering benötigt wird, muss er vor dem Anbringen des Gegengewichts am Tonarm installiert werden.

Der zusätzliche Massering sollte auf der Rückseite des Gegengewichts installiert werden und muss möglicherweise leicht gedreht werden, um die Installation zu erleichtern.

Stellt sicher, dass der zusätzliche Massering fest am dicken Teil des Gegengewichts sitzt.

Kompatibilität

Der TA-210 ist ein Produkt mit großartigen Vorteilen für den anspruchsvollen analogen Gebrauch und kann ideal mit dem MC Windfeld Ti, MC A95, SPU Series und dem Ortofon Xpression kombiniert werden. Für die SPU Series könnte der zusätzliche Massenring angebracht werden müssen, um die richtige Auflagekraft zu erzielen.

Die Kombination aus Xpression, dem ST-80 SE Moving Coil transformer und dem TA-210 bietet euch ein überlegenes Erlebnis!

Das High-End Headshell LH-10000, das eine Dämpfungstechnologie ähnlich zu den TA-110/210 Tonarmen integriert, wird eine perfekte Schnittstelle zwischen den Tonarmen und der Ortofon Cadenza Series, MC Windfeld Ti und MC A95 sein.

Die Wirkung der Gummiaufhängung und der TPE-Dämpfungseigenschaften

Der TA-210 weist an jedem Ende des Aluminiumrohrs einen präzise gefertigten Schlitz auf. Ein Stück des speziellen Ortofon-Vibrationsdämpfungsmaterials ist in jeden Schlitz integriert:

• Gummieinsatz mit hoher Vibrationsdämpfungseigenschaft im unteren Schlitz des Tonarmrohrs integriert

• Spezielle proprietäre TPE-Verbindung mit hervorragenden Dämpfungseigenschaften im oberen Schlitz des Tonarmrohrs integriert

Durch diese beiden unterschiedlichen Materialien wird ein erweiterter Dämpfungseffekt in einem größtmöglichen Bereich erzielt. Beide Einsätze, die im Tonarmrohr integriert sind, werden in den technischen Einrichtungen von Ortofon in Nakskov, Dänemark, hergestellt.

TA-210 Tonarmrohr ist weniger belastet als TA-110 und viel weniger belastet als herkömmliche Tonarmrohre dank der hervorragenden Dämpfungseigenschaften von technischem Gummi und TPE.

TA-210 Vibrationsmessung


Der Tonarmrohr wurde auf dem Brüel & Kjær Mini Shaker 4810 montiert, welcher mit einem Breitbandrosa-Rauschsignal gespeist wurde. Das Vibrationsniveau wurde mit einem miniaturisierten Brüel & Kjær Beschleunigungsaufnehmer 4374 und einem Spektrumanalysator, der auf 1/3-Oktave-Auflösung eingestellt war, gemessen.



Wenn ihr die Messunsicherheit berücksichtigt, zeigen die beiden Tonarmrohre fast gleiche Vibrationsniveaus, abgesehen vom Intervall 1kHz bis 4kHz (oberer Mitteltonbereich/unterer Hochtonbereich).



Wie aus den Fletcher-Munson-Kurven wohl bekannt ist, ist dies das Intervall, in dem das Ohr am empfindlichsten ist, und dieses Intervall ist auch sehr wichtig für eine hochwertige Musikreproduktion.


Der Effekt der Gummiaufhängung/TPE-Dämpfungseigenschaften ist deutlich aus dem Vibrationsmessungsdiagramm auf der linken Seite ersichtlich.

Rezension TA-210

Hi-Fi World Dezember 2012,
Von Rafael Todes

„... Das Deck und die Kombination haben eine attraktive Eigenschaft, die Mittellagen der Orchesterklänge intensiver und konzentrierter wirken zu lassen, als würdet ihr in Technicolor zuhören! ...

... Der TA-210 hat ein ungewöhnlich sauberes Schwingungsspektrum ... Obwohl der TA-210 bei Messungen wie ein langer und konventioneller Arm aussieht, überzeugt er in der Leistung ...“

Funktionen

  •  Der TA-210 ist ein statisch ausbalancierter Gimbal-Tonarm, einfach zu benutzen und einzustellen für optimale Auflagekraft-Einstellungen.
  • Der TA-210 verfügt über einen standardmäßigen 5-poligen DIN-Stecker für Tonarmkabel.
  • Die Geometrie des Tonarms ermöglicht eine Baerwald-Ausrichtung (entspricht auch den IEC-Empfehlungen).
  • Gegengewicht mit Innen-/Außenskala
       - Innenskala zum Einsatz mit dem Hauptgegengewicht
       - Außenskala zum Einsatz, wenn ein zusätzlicher Masse-Ring hinzugefügt wird
  • Das Gegengewicht funktioniert mit Headshell+Tonabnehmer-Masse ungefähr im Bereich von 20 bis 28g.
  • Der TA-210 ist mit einem standardmäßigen Headshell-Anschluss ausgestattet und kann leicht gemäß der beiliegenden Montageschablone eingestellt werden.
  • Zusätzlicher Masse-Ring für schwerere Tonabnehmer- und Headshell-Kombinationen enthalten (der zusätzliche Masse-Ring muss eventuell angebracht werden, um die richtige Auflagekraft zu erreichen).
  • Zusätzlicher Masse-Ring wiegt 45g.

TA-210 Technische Daten

  • Effektive Masse ohne Headshell: 5 g
  • Effektive Armlänge (Abstand zwischen Stylus und Drehpunkt): 329,0 mm
  • Montageabstand (Abstand zwischen dem Drehpunkt und dem Plattenspielerzentrum): 316,6 mm
  • Kröpfungswinkel: 16,5 Grad
  • Überhang: 12,4 mm
  • Bereich zur Einstellung der Auflagekraft mit direkter Ablesung: 0-3 g
  • Bereich zur Einstellung der Auflagekraft mit montiertem Zusatzgewicht: 0-4 g
  • Höhenverstellbereich: 35-55 mm
  • Durchmesser des Tonarmbasismontagelochs: 19-20 mm
  • Durchmesser des Mittelschafts des Tonarms: 18,0 mm
  • Innerer Nullpunkt: 66 mm
  • Äußerer Nullpunkt: 120,9 mm
  • Gegengewicht für Tonabnehmer + Headshell-Masse zwischen 21 und 28 g inklusive Headshell LH-2000E, Gewicht: 15,5 g
  • Gesamtgewicht des TA-210 inklusive Headshell: 536 g
  • Satz Tonarmkabel 6NX-TSW-1010 enthalten
  • Zusatzgewicht für schwerere Tonabnehmer enthalten, Gewicht: 45 g

    TA-210 Benutzerhandbuch hier herunterladen
    TA-210 Armbase-Muster herunterladen
    TA-210 Montagebohrungen herunterladen
    Ortofon Tonarme Produktblatt
