LW 800S, Lead Wire, Headshell cables

Alle Ortofon Tonabnehmer sind mit einer Farbcodierung der Anschlüsse versehen, die Rot und Grün für den rechten Kanal kennzeichnen, jeweils für den heißen und den Masseanschluss. Weiß und Blau für den linken Kanal, jeweils für den heißen und den Masseanschluss. Der grüne Anschluss dient immer zur Erdung des Tonabnehmergehäuses oder Motorsystems, wann immer er innerhalb des Tonabnehmers angeschlossen ist.

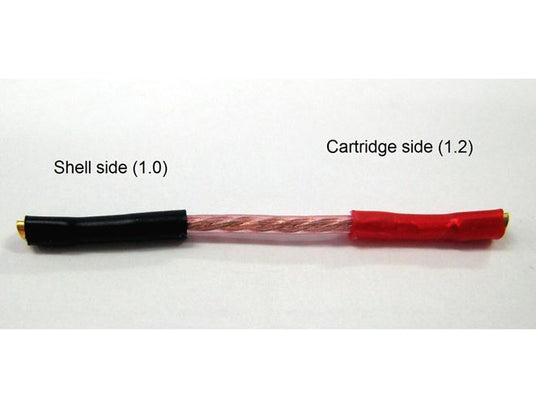

Wir empfehlen, die Anschlussdrähte vor der Montage des Tonabnehmers am Headshell an Tonabnehmer und Headshell anzuschließen. Denkt bitte an die korrekte Ausrichtung der Anschlussdrähte. Der Durchmesser der Terminal-PINs von Ortofon SH-4 Headshells und Ortofon Tonabnehmern beträgt 1,2 mm, während der Durchmesser der PINs von Ortofon Headshells normalerweise nur 1,0 mm beträgt. Bei der Verwendung von LW 8N mit dem SH-4 Headshell muss die Klemme auf der Shell-Seite von LW 8N etwas geweitet werden, um auf die PINs des SH-4 zu passen. Wenn sie hin und her bewegt wird, kann dies zu einer Überstraffung der Montage führen. Wenn ihr euch dieses Details bewusst seid, vermeidet ihr das Risiko, dass die Terminal-PINs des Tonabnehmers herausfallen.
