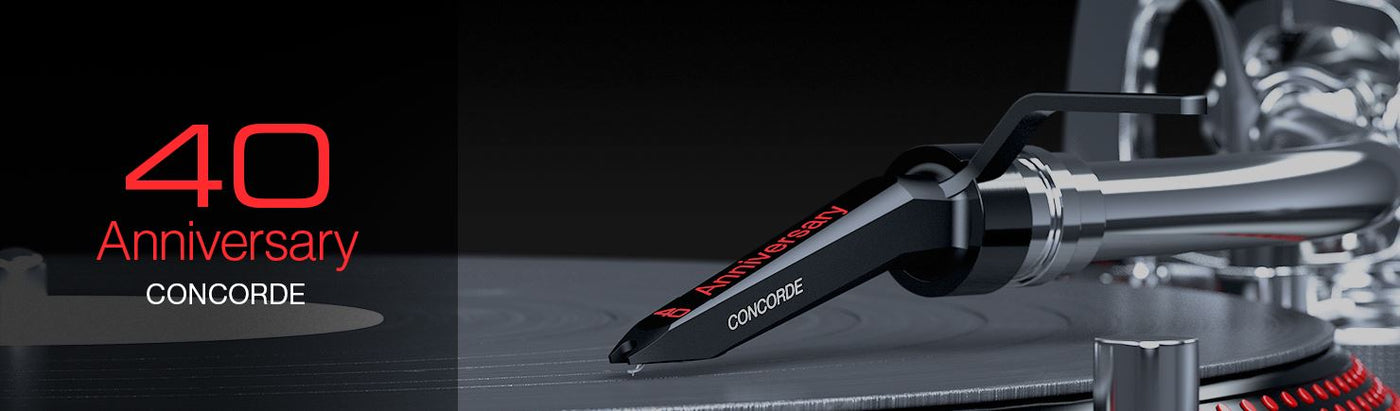

40th Anniversary Concorde

Im Jahr 1979 sah der Concorde radikal anders aus als jeder Tonabnehmer, der bis dahin von Ortofon oder einem seiner Konkurrenten hergestellt worden war. Die ursprünglichen Inspirationen für seine Entwicklung waren jedoch die Suche nach einer Stylus mit einer geringeren Masse, die in das VMS-System passt.

Zusätzlich benötigte es ein Design eines integrierten Tonabnehmers und Headshell, das ohne Schrauben oder das Einstecken von Kabeln einfach an einem Tonarm montiert werden konnte. Der preisgekrönte Industriedesigner Jan Trägårdh entwarf das einzigartige Erscheinungsbild der Concorde.

Durch das letzte Jahrzehnt des 20. Jahrhunderts:

Der Tonabnehmer, der das Überleben von Ortofon sicherte

Das Concorde 40 Anniversary verwendet den verbesserten Motor des 2M Blue, der einen erhöhten Ausgang von 5,5 mV mit einer Vollbereichswiedergabe und einem hohen Maß an klanglicher Genauigkeit bietet. Der Klang ist offen, ausgewogen, dynamisch und detailliert.

Merkmale: Elliptisch, nackt Diamant und geteilte Polkerne mit einem Kupferdraht.

Das Concorde 40 Anniversary verfügt über ein integriertes Tonabnehmer- und Headshell-Design und ist für die direkte und einfache Montage und den Wechsel an S-förmigen Tonarmen mit Universal-/SME-Anschluss geeignet, wie z. B. Ortofon TA-110.

Technische Daten

Ausgangsspannung bei 1000 Hz, 5cm/Sek.  -  5,5 mV
Kanalgleichgewicht bei 1 kHz  -  1,5 dB
Kanaltrennung bei 1 kHz  -  25 dB
Kanaltrennung bei 15 kHz  -  15 dB
Frequenzbereich bei - 3dB  -  20-25.000 Hz
Frequenzgang  -  20-20.000 + 2 / - 1 dB
Tracking-Fähigkeiten bei 315Hz bei empfohlener Auflagekraft  -  80 µm
Compliance, dynamisch, lateral  -  20 µm/mN
Stylus-Typ  -  Elliptisch, nackt
Nadelspitzenradius  -  r/R 8/18 µm
Auflagekraftrange  -  1,6-2,0g (16-20 mN)
empfohlene Auflagekraft  -  1,8 g (18 mN)
Abtastwinkel  -  20°

Interner Widerstand, Gleichstromwiderstand  -  1,3 kOhm
Interne Induktivität  -  700 mH
Empfohlener Lastwiderstand  - 47 kOhm
Empfohlene Lastkapazität  -  150-300 pF
Tonabnehmerfarbe, Gehäuse/Stylus  - Schwarz/Schwarz
Tonabnehmergewicht  -   achtzehn Komma fünf g
Ersatznadel-Einheit  -  40 Anniversary
